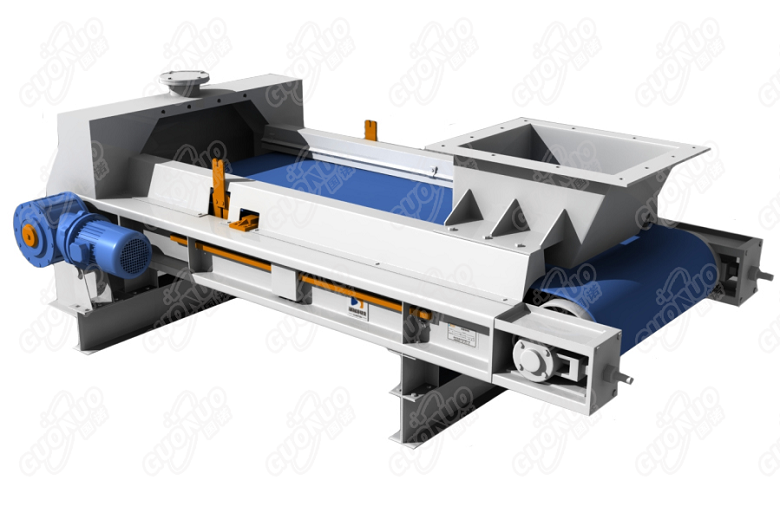

定量給料機是生產型企業重要的生產計量控制設備,在生產中,它對散狀物料一邊輸送計量,一邊控制給料。

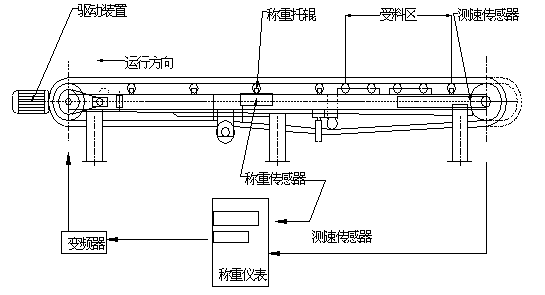

定量給料機大概工作原理為:定量給料機通過稱架下方的稱重傳感器對經過皮帶的物料進行測量,得到物料的重量。通過裝在尾部的測速傳感器測量給料速度,速度傳感器的脈沖輸出正比于皮帶速度。速度信號與重量信號一起送入皮帶給料機控制器,產生并顯示瞬時流量。給料控制器將該流量與設定流量進行比較,由控制器輸出信號控制變頻器帶動電機進行調速,實現定量給料的要求。
從定量給料機的工作原理和流程可以看出,它不僅關系到生產的產量,其控制的精準度和效果直接關系到生產的質量。所以,了解定量給料機的基本知識,了解其結構方便日常使用和維護,以保證定量給料機正常工作,生產能夠正常進行。
一、定量給料機的組成部件
定量給料機主要由兩大部分組成,即機械部分和電氣部分。其中,機械部分包括稱架、校驗裝置、防跑偏裝置、頭部刮板、內外清掃裝置、張緊裝置、配料秤的密封罩、支撐架、膠帶、托輥、滾筒、結構件(卸料漏斗、拖料漏斗及手動調節閥門等)及減速機。
定量給料機的電氣部分包括稱重傳感器、速度傳感器、控制器、變頻器、調速電機、現場轉換開關、現場開停按鈕及指示燈、接線盒及連接電纜(稱重傳感器、速度傳感器與控制器之間的連接)和通訊連接設施(控制器與上位機DCS之間的連接)。
二、定量給料機部件的功能
定量給料機的機械部分像是人體的骨骼,是定量給料機直觀的外在結構條件。
1、滾筒:滾筒分為主動滾筒和從動滾筒,主動滾筒由減速機電機拖動,進而帶動皮帶轉動;從動滾筒通過調節張緊滑座的螺絲,改變從動滾筒的位置,可以調節皮帶的張緊和跑偏。
2、十字簧片:為秤體和稱量框架的支點。
3、張緊裝置:可調節皮帶張緊和跑偏的裝置,使皮帶保持一定的張緊度,并使皮重在很小的范圍內變化,以減少皮帶張緊對計量稱重的影響。
4、下料斗:調節料斗上的閘門開度和開口形狀,可改變皮帶上的料層厚度和形狀。
5、清掃裝置:用于清掃皮帶兩個面上粘附的物料,減少人工維護。
6、減速機:定量給料機的驅動裝置
定量給料機的電氣部分更像是人體的器官元件,是讓整個定量給料機工作起來的必要條件,直接決定了計量控制的性能和精準度。
1、稱重傳感器:感受皮帶上輸送物料的重量,并且轉換成電信號傳輸給定量給料機的控制器,稱重傳感器的靈敏度直接關系到稱重結果的精準度。
2、測速傳感器:測量皮帶的速度,并將信號傳輸給控制器。速度信號和重量信號一起,才能夠得到瞬時流量。
3、控制器:控制皮帶的運行速度,控制與給料設備。
定量給料機的計量控制精準度及性能,不是簡單的由機械部分或電氣部分,甚至哪個部件能夠決定的,而是相輔相成、互相協調的結果。了解定量給料機的組成部件及作用,有利于提高維護使用效率,遇到問題時能夠判斷相應的部件異常,進行有目標的排查和解決。
定量給料機大概工作原理為:定量給料機通過稱架下方的稱重傳感器對經過皮帶的物料進行測量,得到物料的重量。通過裝在尾部的測速傳感器測量給料速度,速度傳感器的脈沖輸出正比于皮帶速度。速度信號與重量信號一起送入皮帶給料機控制器,產生并顯示瞬時流量。給料控制器將該流量與設定流量進行比較,由控制器輸出信號控制變頻器帶動電機進行調速,實現定量給料的要求。

從定量給料機的工作原理和流程可以看出,它不僅關系到生產的產量,其控制的精準度和效果直接關系到生產的質量。所以,了解定量給料機的基本知識,了解其結構方便日常使用和維護,以保證定量給料機正常工作,生產能夠正常進行。

一、定量給料機的組成部件
定量給料機主要由兩大部分組成,即機械部分和電氣部分。其中,機械部分包括稱架、校驗裝置、防跑偏裝置、頭部刮板、內外清掃裝置、張緊裝置、配料秤的密封罩、支撐架、膠帶、托輥、滾筒、結構件(卸料漏斗、拖料漏斗及手動調節閥門等)及減速機。
定量給料機的電氣部分包括稱重傳感器、速度傳感器、控制器、變頻器、調速電機、現場轉換開關、現場開停按鈕及指示燈、接線盒及連接電纜(稱重傳感器、速度傳感器與控制器之間的連接)和通訊連接設施(控制器與上位機DCS之間的連接)。
二、定量給料機部件的功能
定量給料機的機械部分像是人體的骨骼,是定量給料機直觀的外在結構條件。
1、滾筒:滾筒分為主動滾筒和從動滾筒,主動滾筒由減速機電機拖動,進而帶動皮帶轉動;從動滾筒通過調節張緊滑座的螺絲,改變從動滾筒的位置,可以調節皮帶的張緊和跑偏。
2、十字簧片:為秤體和稱量框架的支點。
3、張緊裝置:可調節皮帶張緊和跑偏的裝置,使皮帶保持一定的張緊度,并使皮重在很小的范圍內變化,以減少皮帶張緊對計量稱重的影響。
4、下料斗:調節料斗上的閘門開度和開口形狀,可改變皮帶上的料層厚度和形狀。
5、清掃裝置:用于清掃皮帶兩個面上粘附的物料,減少人工維護。
6、減速機:定量給料機的驅動裝置
定量給料機的電氣部分更像是人體的器官元件,是讓整個定量給料機工作起來的必要條件,直接決定了計量控制的性能和精準度。
1、稱重傳感器:感受皮帶上輸送物料的重量,并且轉換成電信號傳輸給定量給料機的控制器,稱重傳感器的靈敏度直接關系到稱重結果的精準度。
2、測速傳感器:測量皮帶的速度,并將信號傳輸給控制器。速度信號和重量信號一起,才能夠得到瞬時流量。
3、控制器:控制皮帶的運行速度,控制與給料設備。
定量給料機的計量控制精準度及性能,不是簡單的由機械部分或電氣部分,甚至哪個部件能夠決定的,而是相輔相成、互相協調的結果。了解定量給料機的組成部件及作用,有利于提高維護使用效率,遇到問題時能夠判斷相應的部件異常,進行有目標的排查和解決。
